Simuladores



Simulador de Plataforma

En el año 2012 se realizó el desarrollo de un sistema capaz de poner en servicio a la unidad IFOG T2, brindándole servicios de comunicaciones y sincronización, además de suministrarle potencia.

Una computadora conectada en forma inalámbrica con el simulador permite, no solo un control total sobre este sino además, un control de idéntica naturaleza sobre la unidad IFOG T2.

El simulador es capaz de generar la tensiones de alimentación para la unidad IFOG T2, producir el encendido y el apagado de la misma, medir las tensiones aplicadas así como también las corrientes, incluye protecciones contra sobre-corrientes y sobre-tensiones, incluye un monitor de su propia tensión de entrada de alimentación (especialmente útil cuando se utilizan baterías), entre muchas otras características.

El control del simulador puede ser realizado no sólo en forma remota mediante comandos, sino que también en forma directa mediante botones y un display ubicados en el mismo.

El simulador es utilizado cada vez que debe ser realizada la puesta en marcha, la calibración y los ensayos de las unidades IFOG T2 ensambladas.

​

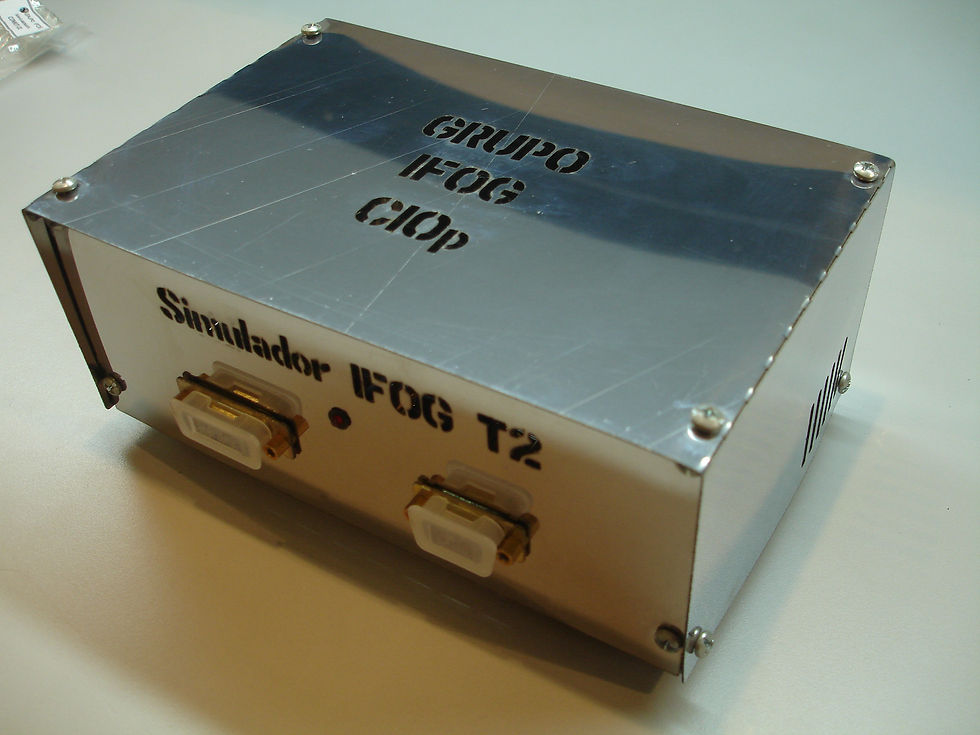

Simulador de la unidad IFOG T2

El simulador de la unidad IFOG T2 fue desarrollado en el año 2014 con el objeto de disponer de un elemento que pueda simular la interfaz de comunicaciones del instrumento. De este modo, es posible depurar un sistema externo que interrogará al IFOG T2 sin la necesidad de poner en riesgo una unidad real.

Posee internamente modos de simulación de datos facilitando así la tarea de depuración.

Su interfaz eléctrica en compatible con la de la unidad IFOG T2, de modo tal que el mismo harness utilizado con la unidad real puede seguir siendo utilizado.

Una práctica habitual de este Grupo de trabajo consiste en inter-conectar el Simulador de Plataforma con el Simulador de la unidad IFOG T2 para verificar todo el sistema previo a la conexión de una unidad IFOG T2.

​

Simulador del sub-sistema IPSS

En el año 2015 se desarrolló un elemento pensado para la rápida puesta en marcha del sub-sistema interno OSS perteneciente a la unidad IFOG T2.

Este dispositivo permite conectarse desde una PC con el OSS para monitorear y controlar el funcionamiento del mismo, imitando el comportamiento del sub-sistema IPSS.

​

Simulador de sub-sistemas FOP-OSS

En el año 2016, y con el afán de mejorar el sistema de producción de las unidades IFOG T2 en forma serializada, se construyó un simulador para permitir la rápida puesta en marcha del sub-sistema de procesamiento interno de la unidad denominado IPSS.

Este simulador conectado con un sub-sistema IPSS conforma el ciento por ciento de una unidad IFOG T2 en términos funcionales, lo que permite una cómoda verificación del sub-sistema antedicho.

Internamente posee el sistema de control de emisión (OSS) y el circuito óptico del IFOG T2 denominado FOP.
